Je suis quasiment né avec un ordinateur dans la maison, le premier ordinateur qui est entré dans la maison
est un i8086 avec 2 lecteurs 5"1/4 et pas de disque dur, c'est mon père qui l'a utilisé jusqu'à ce que j'ai 8 ans.
Je récupère cet ordinateur, et mon père achète un i286 Amstrad (12MHz 1Mo de ram) qu'il garde jusqu'à mon entrée en 4ème.
Mon père achète un Pentium 120MHz, écran 17". Je garde cet ordinateur jusqu'en mi-année 1999. Déjà, je programmais
en Basic et en Turbo Pascal.
Là, un ami m'a vendu une carte mêre de i486 avec le microprocesseur (486 DX 33MHz), de la RAM (8Mo) et une carte vidéo ainsi qu'une carte contrôleur IDE. Je me mit enfin à comprendre ce qu'est un ordinateur que je bricolais tout le temps (je ne gardait pas une configuration matérielle plus de 2 mois).
En février 2000, j'achète un Cyrix 120MHz avec une carte mère (un bijou). En septembre 2000, je récupure le Pentium 120Mhz de mon père.
En Janvier 2001, un copain me prête un Pentium II 350 qu'on ne pouvait faire fonctionner qu'à 233MHz jusqu'en février où
au moment de lui rendre, j'achète d'occasion un Céléron 500MHz avec une carte mère ABIT BE6-II.
Pendant tout ce temps, un copain me prétait une carte vidéo AGP ATI Rage 3D et une barrette de
32Mo de SDRAM.
En octobre 2001, je me fait offrir une partie de : carte mère ABIT KG7 + Athlon 1GHz. Et je
compl?te cet ordinateur
par un disque dur 40Go IBM et d'une Kyro II. Malheureusement, la Kyro II tombe en panne, et pendant 4 mois,
je garde ma TNT 2 dessus (quel g?chis !).
En mars 2002, en ayant mare de chercher un processeur pour ma BE6 II, j'achète neuf un Pentium III
(1500Fr = 230€, c'est très cher, mais garanti 3 ans par INTEL).
En Juillet-Aout 2002 je réalise mon Water-Cooling.
En novembre 2002, après un débridage des coéficients de mon processeur, je l'ai écrasé suite une erreur de serrage du waterbloc. Le PC resta dans l'état en attendant les moyen de refinancer du nouveau matériel.
En juillet 2003, j'ai achet? un carte mère ABIT NF7-S v2 et un processeur à 2Ghz (Athlon XP 2400+) , un peu de ram et des disques durs pour recycler ma carte mère ABIT KG7 avec un processeur qu'un autre ami me préta.
Ce fut l'occasion de refaire une nouvelle fixation pour mon waterbloc évitant l'écrasement.
C'est en été 2006 que la pompe commence à faiblir : le liquide devenu visqueux fatiguait celle-ci la faisant partir en protection thermique. Depuis que j'ai menacée de remplacer le tout par un Résérator.. ça remarche
Octore 2006 : suite ? un plantage de windows :refu de se mettre en veille,
j'ai d?cid? de laisser mon PC en route. Un dimanche en retrant de chez un ami,
je me retrouve avec une nappe de fumée dans l'appartement, et une odeur d'électronique brulée.
En creusant de plus près : ma carte graphique Gygabyte Radeon X800XL (320€) a brulée..
entrainant la mort du port AGP
J'en profite au passage pour remercier le service après vente de Gygabyte qui a bien voulu faire un geste commercial devant une telle situation.
Decembre 2006 : je me refait une config à base de pièces d'occaz.. et des disques dur de oufs
Fin 2008; gros pétage de plomb : on réduit le nombre de machines car ça sert pas à grand chose.
En 2009, on passe à la virtualisation, celà réduit pas mal le nombre de machine, avec au passage l'achat du matériel neuf et fiable.
En 2010, gros changement, mon PC a pris feu .. (merci les disques dur USB de merde !!) On passe du P4 au i7 :)
En 2011, le réseau va se complexifier, avec des contraintes de disponibilités en plus (réseau partagé avec ma copine).
En 2013, on réactive le wifi dans la maison.
En 2014, j'ai investi dans 2 raspberry Pi pour aléger la tache du gros serveur. l'un deux, sert au monitoring de la chaudière, et au relevé EDF.
En 2015, gros changement. Les relevés (graphs) EDF m'ont fait prendre conscience que le gros serveur consomme 50% de la facture EDF du ménage : c'est énorme et inadmissible pour ma femme. Un chantier de plusieurs mois passera par un bouleversement du réseau : tout les switchs seront remplacés par des switchs manageable acceptant les VLAN. celà permet une révolution : on n'est pas obligé d'avoir 5 cables RJ45 traversant la cave pour trimbaler du réseau : un seul suffit. Le routeur sera remplacé par un Odroïd C1 : une carte qui ressemble à un Raspberry Pi.. mais qui permet d'avoir une carte eMMc embarquée (10 fois plus rapide qu'une carte SD : ça a la vitesse des flash des smartphone), une interface Gigabit qui supporte le débit sans flancher (ce qui n'est pas le cas d'un Pi qui tombe par terre au moindre burst).
Une fois le routeur en place, le gros serveur qui servait de backup à tout mes dédiés, sera coupé, les backups se feront ailleurs.
Le routeur se verra adjoindre des disques dur USB pour gérer le stockage multimédia, et certains backups.
Le gros serveur sera allumé 1 fois par mois afin de rappatrirer les backups de toutes part.
Un rasp-berry ou autre sera utilisé pour héberger ce qui tournait sur ma VM windows 2003 dans la DMZ.
Une borne wifi gérant les vlans sera mise en place, afin de permettre un réseau invité totalement indépendant de l'infra.
| VLAN | Nom | Description |
|---|---|---|
| 1 | WAN1 | internet principal via modem numericable en mode bridge. |
| 2 | WAN2 | internet secours via modem numericable en mode bridge. |
| 3 | DMZ | DMZ : seront connecté les appareils qui doivent avoir un accès au net, mais pas au réseau. Dans la pratique tout ce qui n'est pas un PC. |
| 4 | Domo | Réseau Domotique, Raspberry et Arduino. |
| 5 | Wifi1 | Réseau Wifi Privé |
| 6 | Wifi2 | Réseau Wifi Invité : accès limité à internet, pas au réseau interne. |
| 7 | Webcam | Réservé à la vidéo surveillance, les cables passant par dehors : Accès à rien. |
| 8 | Réseau Imprimantes. | |
| 9 | Media | Réseau Multimedia |
| 10 | MGMT | Réseau dédié aux configuration switchs, borne wifi. non accessible depuis autre chose que LAN1 |
| 11 | LAN1 | Réseau dédié à mes pc. |
| 12 | LAN2 | Réseau dédié au pc de ma femme. (pas d'accès aux réseau DMZ, DOMO, WEBCAM et MGMT) |
| Port | VLAN | Description |
|---|---|---|
| 1 | 7 | cam1 : webcam 1 : devant la maison |
| 2 | 3 | dmz1 : machine de rebond sous débian (micro pc à base de Odroïd C1), gère les webcam pour le moment |
| 3 | 7 | cam2 : webcam 2 : portail |
| 4 | 3 | syno1 : nas Synology RS810+, backup + multimédia |
| 5 | 7 | cam3 : webcam 3 : jardin arrière |
| 6 | 3 | syno2 : nas Synology sur base de supermicro Backup de réserve |
| 7 | 4 | pi2 : micro pc à base de raspberry : monotoring EDF + chaudière |
| 8 | 3 | syno3 : nas Synology sur base de supermicro Backup de réserve |
| 9 | 11 | pc-admin : pc servant à administrer l'installation à demeure à coté de la baie. |

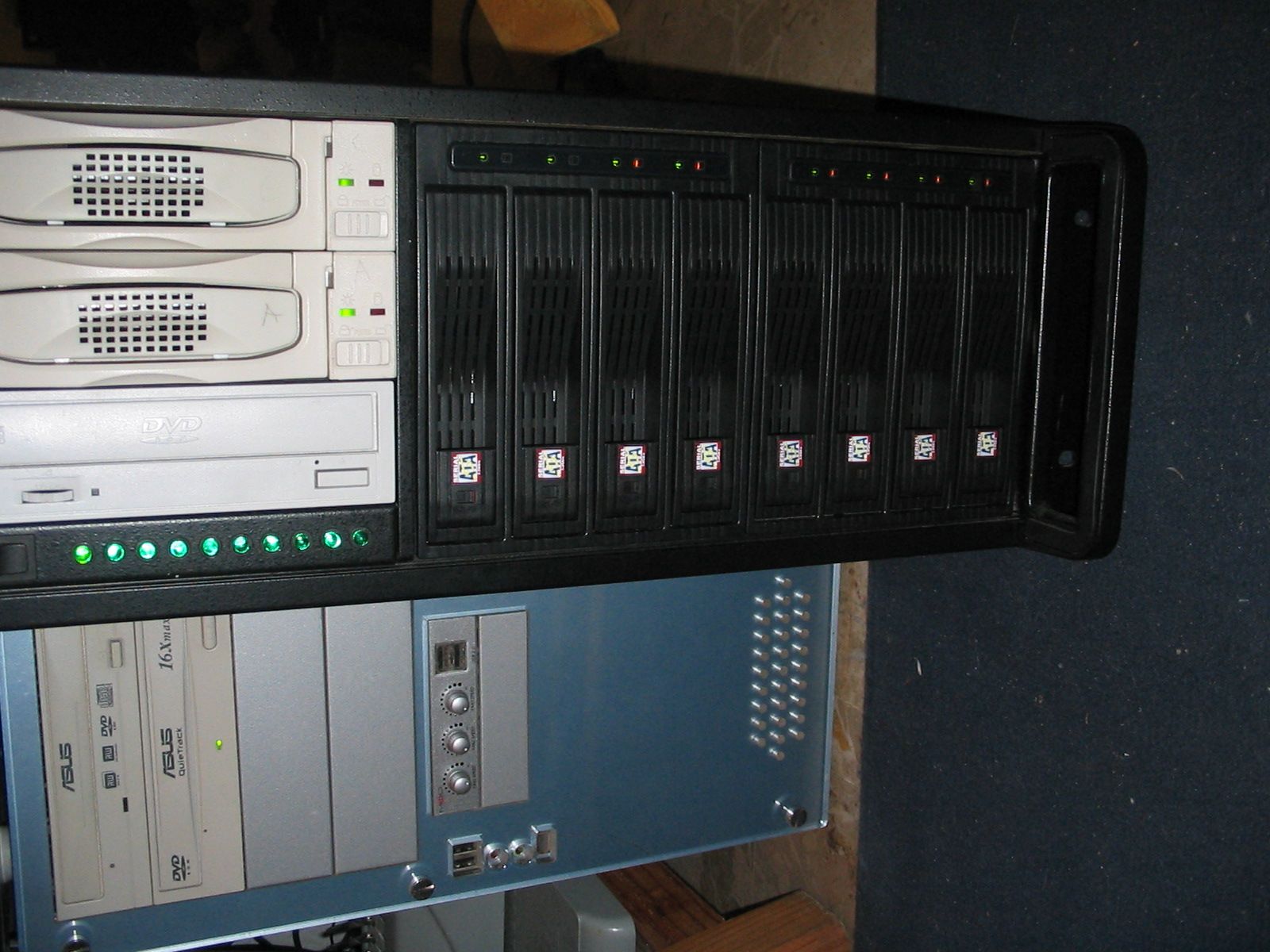

| 10 | 3 | syno4 : nas Synology sur base de mon ancien serveur et ces 14 disques |
| 11 | 11 | Reserve |
| 12 | 3 | Reserve |
| 13 | TRUNK | Reserve |
| 14 | TRUNK | sw2 : switch dans la cage d'escalier (GS108Tv1) |
| 15 | TRUNK | sw3 : switch dans mon bureau (GS108Tv1) |
| 16 | TRUNK | routeur : routeur fanless à base de pfsense |
| Port | VLAN | Description |
|---|---|---|
| 1 | 1 | modem numericable |
| 2 | 5,6,8,10 | Borne WIFI : la nouvelle |
| 3 | 12 | PC de ma femme au 1er étage via CPL |
| 4 | 7 | cam4 : webcam 4 jardin arrière |
| 5 | 9 | hp1 : imprimante laser réseau |
| 6 | 5,6,8,10 | Borne WIFI : l'ancienne |
| 7 | TRUNK | vers SW4 dans le salon |
| 8 | TRUNK | vers SW1 dans la baie |
| Port | VLAN | Description |
|---|---|---|
| 1 | TRUNK | Trunk pour mise en place du matos |
| 2 | 4 | reserve domotique |
| 3 | 4 | reserve domotique |
| 4 | 4 | pi1 : raspberry de test |
| 5 | 11 | reserve laptop |
| 6 | 11 | PC1 : mon pc |
| 7 | 7 | projet webcam 2ème étage |
| 8 | TRUNK | vers SW1 dans la baie |
| Port | VLAN | Description |
|---|---|---|
| 1 | 12 | Laptop partagé lenovo x60s |
| 2 | 12 | reserve reseau |
| 3 | 4 | reserve domotique |
| 4 | 4 | reserve domotique |
| 5 | 11 | reserve reseau |
| 6 | 11 | reserve reseau |
| 7 | 9 | mediacenter |
| 8 | TRUNK | vers SW2 dans la cage d'escalier |
Le parc est composé de différents éléments.. routeur, Lan, Dmz et dmz2.. qui sont les branches du réseau.
Nom : routeur.j2c-s2c.com s1.j2c-s2c.com webcam.j2c-s2c.com
Nom des machines XEN: s2.j2c-s2c.com (windows)
Nom : pc1.j2c-s2c.com
Nom : pc2.j2c-s2c.com
Nom : pc3.j2c-s2c.com
