Récupérer de l'eau de pluie pour arroser le jardin : version grand luxe

Objectif

Partant du principe qu'une partie de l'eau utilisé dans une maison n'a pas forcément besoin d'être potable, et que l'eau de pluie peut-être utilisée pour ces usages...

Je vais tenter de montrer comment j'ai mis en place la récupération d'eau de pluie afin :

De réduire ma facture d'eau. (en évitant d'utiliser de l'eau potable lorsque celà n'est pas nécessaire).
D'arroser le jardin avec de l'eau qui n'a pas été traitée.
D'employer de l'eau dans les toilettes qui ne contient pas de calcaire : celà limite les dépots.

Etant donné le niveau de filtration, et les conditions de stockage, l'eau ne sera pas utilisée dans le lave-linge.

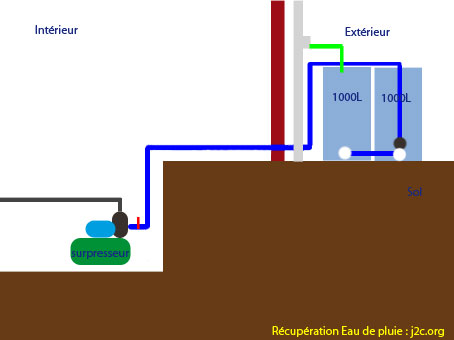

Principe

La mise en oeuvre de la récupération d'eau est la suivante :

Recolter l'eau dans la descente de goutière.
Filtrer l'eau des résidus qui peuvent subsister : mousse, dépots
Stocker l'eau à l'abris de la lumière
Récupérer l'eau afin de la distribuer
Filtrer l'eau pour éviter d'encrasser la pompe et les tuyaux
S'assurer d'avoir de la pression
Apporter l'eau aux endroits de consommation

Un point ne sera pas traité pour le moment : s'assurer du bon fonctionnement tout au long de l'année.

Captation de l'eau

Pour récupérer l'eau dans la goutière j'ai opté pour un modèle qui ne nécéssite pas de couper le tube.

Ce modèle de récupérateur, permet de récupérer quasiment la totalité de l'eau en cas de faible précipitations (l'eau s'écoule le long des paroies du tube, et sont captées par les lèves en cahoutchouc).
En cas de fortes précipitation, l'excès d'eau déborde à l'intérieur du tube.

On démonte le tube, on perce, on fixe, on remonte

On branche le dispositif sur un tube de 25mm pour s'assurer qu'un maximum l'eau puisse être récupéré (sans faire déborder l'eau des lèves de récupérations)

Le préfiltrage

Le toit étant une surface importante où s'entrepose pollution, poussières, mousse, il a fallut réfléchir à un moyen de filtrer

Une passoire fera l'affaire dans un premier temps (après un mois d'utilisation, ça n'est vraiment pas suffisant)

Une filtration plus importante sera mise en place : à base de tissue

Les cuves

Achetées via le site le boncoin.fr 2 cuves de 1000L chacune, à un particulier qui me les as livrées.

Reliées ensemble par un tuyau

Il ne reste plus qu'à assurer le trop plein...(car ça déborde après quelques mois).

Protection

Afin d'éviter la formation d'algues, j'ai recouvert les cuves avec du "ça peut toujours servir" : c'est un tissu vert qui sert généralement pour rendre opaque les cloisons des voisins.

Le puisage

Une fois l'eau dans les cuves, il faut la récupérer pour la distribuer.

2 solutions :

Utiliser la pesenteur pour distribuer l'eau.
Utiliser une pompe.

La première solution a été éliminée pour 3 raisons :

Pour sur-élever ces cuves, il faut fabriquer un support capable de supporter 1 tonne par cuves : trop compliqué.
Le dénivelé ainsi créé ne permet pas d'assurer l'alimentation des toilettes (qui sont plus haut)
Le dénivelé ainsi créé ne permet pas d'assurer la pression nécéssaire pour l'arrosage automatique.

On doit donc utiliser un tuyau capable de supporter la dépression avec une crépine : une vraie pièce en métal (l'origine était en plastique fragile) afin de bien filtrer les gros trucs, pour ne pas encrasser les tuyaux.

Afin de pouvoir utiliser de l'eau été comme hiver, j'ai déporté la pompe dans la cave.

On perce le mur de la maison (30mm de large le trou) met en place le tuyau.. pff c'est chaud.. 30mm de large pour un tuyau de 30mm de large..

Le tuyau de puissage ne se trouve que pas longueur de 7m.. je ne sais pas pourquoi, j'ai donc du ralonger 2 tubes :

La pompe

L'usage que j'aurais de l'eau de pluie étant :

Goute à goute essenciellement : pas besoin de débit, mais de la pression
Arroseur rotatif pour le gazon : besoin de débit et de pression
Alimentation des toilettes : un peu de débit, et de la pression
Alimenter le tuyau d'arrosage, et peut-être un nettoyeur haute pression

J'ai donc choisi un surpresseur afin de ne pas fatiguer la pompe quand le débit n'est pas nécessaire. Ce surpresseur est muni d'un filtre fin, qui évite de poluer le réservoir de particule en suspension.

Les premiers essais ont été fastidieux, la pompe ne s'ammorce pas, il a fallu remplir à l'aide du tuyau d'arrosage le tuyau : la pompe n'est pas prévue pour pomper en dessous du niveau des cuves.

Le principe fonctionne, on refait un montage propre :

ça fait beaucoup de tuyaux, coudes et 'T', pour alimenter 2 circtuis d'arrosages, le tuyau d'arrosage, et un circuit de réserve pour une extension de l'installation.

On trouve sur la photo :

1 circuit d'arrosage gazon (programmateur 1)
2 circuits pour l'arrosage goute à goute (programateur 2)
1 circuit pour le tuyau d'arrosage (tuyau en haut)
1 circuit de réserve

Le robinet extérieur est étiqueté pour qu'il n'y ai pas d'embiguité

Alimentation des toilettes

Je vais utiliser le circuit de réserve pour alimenter les toilettes.

Il faut se souvenir, qu'il est absolument interdit d'interconnecter le réseau d'eau potable avec le réseau d'eau de pluie.

Les toilettes que j'ai chez moi ont une réserve d'eau, j'ai donc rajouté un 2ème robinet/floteur afin de ne pas mélanger l'eau de pluie au réseau d'eau potable

A gauche, l'eau de pluie, à droite, l'eau potable :

Une vanne a été rajoutée à l'entrée de la pompe, pour assurer le nettoyage du filtre d'entrée, sans que le tuyau ne se vide par gravité.

Conclusion

Après quelques mois d'utilisation, voici les retours

Avec le froid, l'usage de l'eau de pluie ne peut pas se faire quand les tuyaux dehors gèlent : il faudra arranger ça.
En cas d'indisponibilité d'eau de pluie, l'usage des toilettes se fait très facilement, il suffit d'ouvrir le robinet de droite.
Je n'ai plus de scrupules à laver ma voiture :D
Les toilettes s'entartre moins vite.
Toutes cette robinetterie a un coût, cependant, celà permet d'intervenir sur un des 4 circuits sans avoir à couper la pompe

Ce qu'il reste à faire
